EYH系列二维运动混合机
二维混料机主要由转筒、摆动架、机架三大部分构成。转筒装在摆动架上,由四个滚轮支撑并由两个挡轮对其进行轴向定位。
24小时服务热线
13906127233
产品详情




工作原理
  二维混料机主要由转筒、摆动架、机架三大部分构成。转筒装在摆动架上,由四个滚轮支撑并由两个挡轮对其进行轴向定位,在四个支撑滚轮中,其中两个传动轮由转动动力系统拖动使转筒产生转动,摆动架由一组曲柄摆杆机构来驱动,曲柄摆杆机构在机架上,摆动架由轴承组件支撑在机架上。




性能特点
  EYH二维混料机的转筒可同时进行二个运动,一个为转筒的转动,另一个为转筒随摆动架的摆动。被混合物料在转筒内随转筒转动、翻转、混合的同时,又随转筒的摆动而发生左右来回的掺混运动,在这两个运动的共同作用下,物料在短时间内得到充分的混合。EYH二维混料机适合所有粉、粒状物料的混合。

规格参数

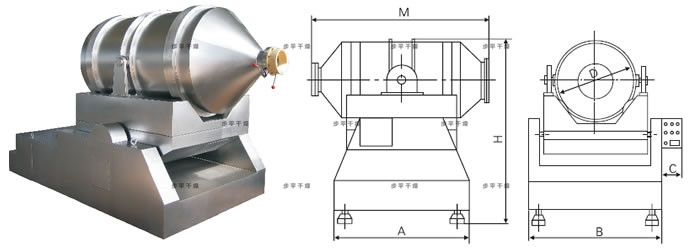

规格型号容积(L)装料系数装料重量
(kg)
外型尺寸(mm)功率(kw)
ABCDMH转动摆动
EYH1001000.540860900200400100015001.10.75
EYH3003000.57510001100200580140016501.10.75
EYH6006000.515013001250240720180018501.51.1
EYH8008000.520014001350240810197021001.51.1
EYH100010000.535015001390240850204021802.21.5
EYH150015000.5550180015502409802340228031.5
EYH200020000.57502000167024011002540244032.2
EYH250025000.59502200185024011602760260042.2
EYH300030000.511002400191028012202960264054
EYH500050000.51800270022903001440353030007.55.5
EYH10000100000.53000320027003601800424040001511
EYH12000120000.54000340028003601910486042001511
EYH15000150000.550003500300036021005000440018.515

物料堆积比重按0.6g/cm³为计,如超出,订货时请标明。

VR展示

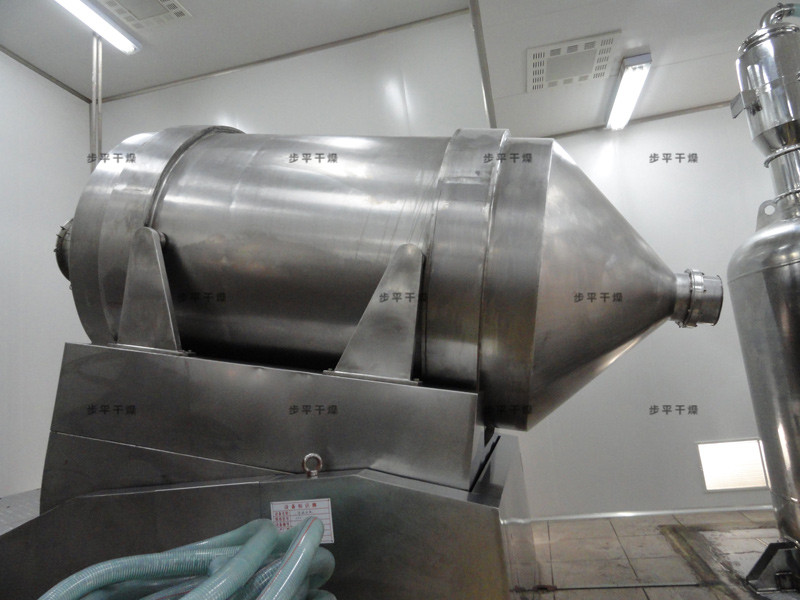

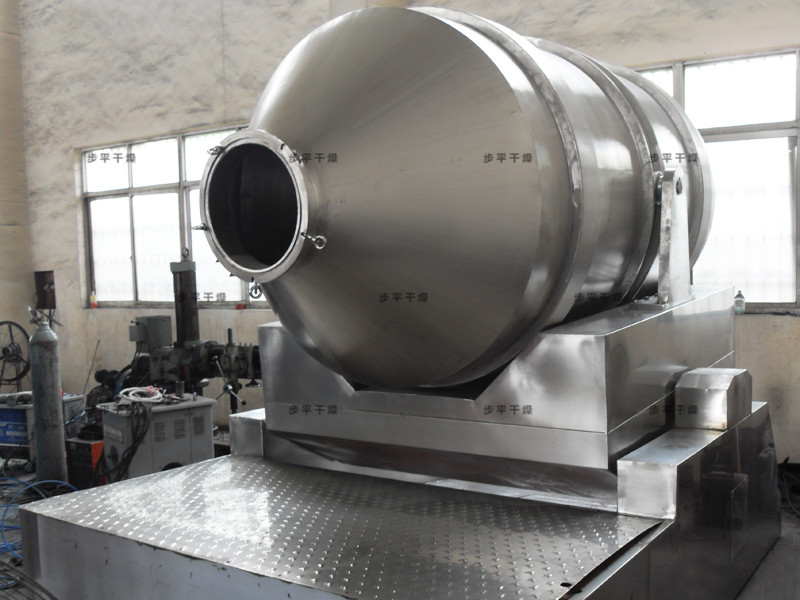

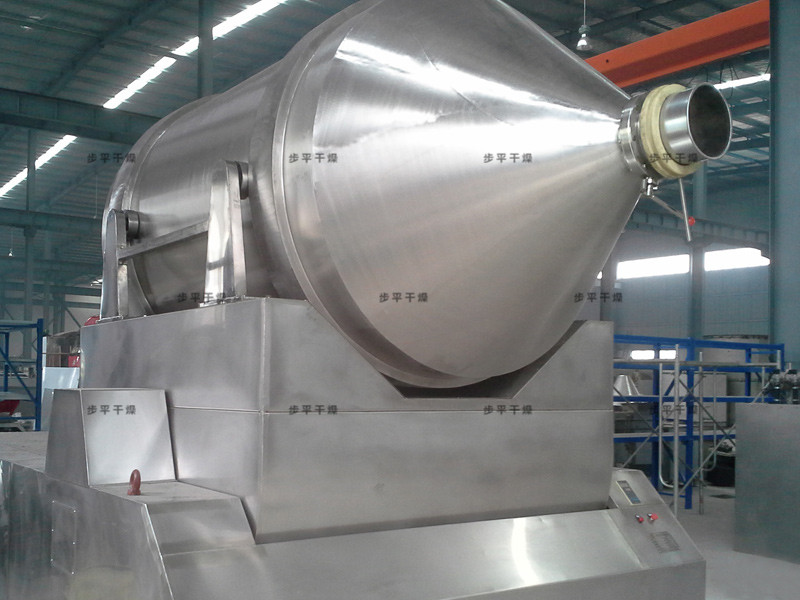

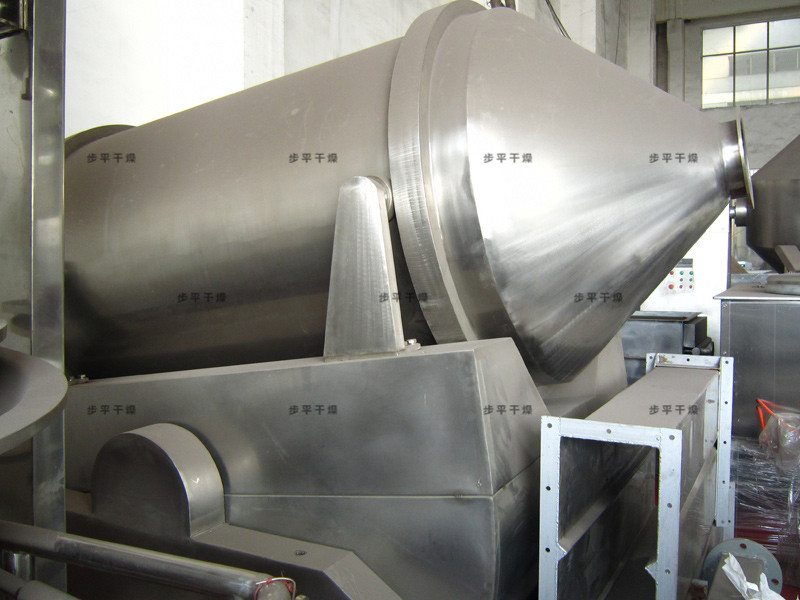

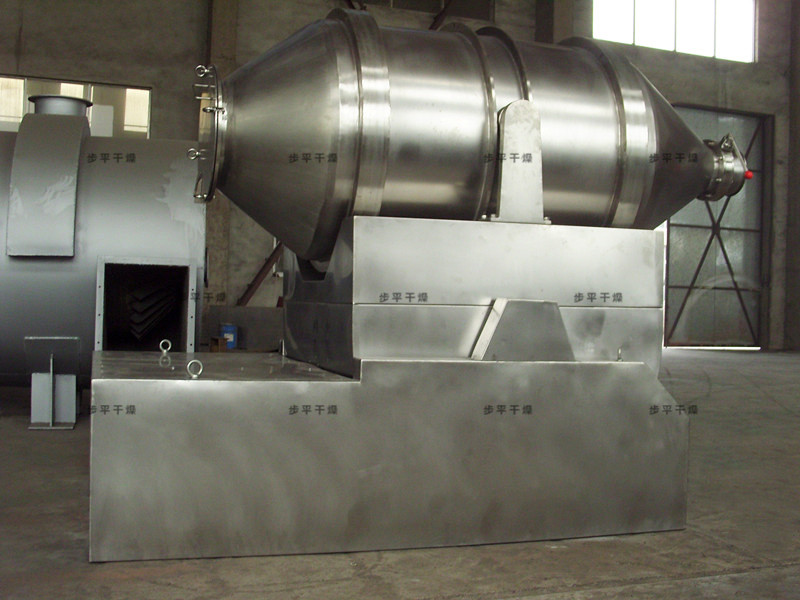

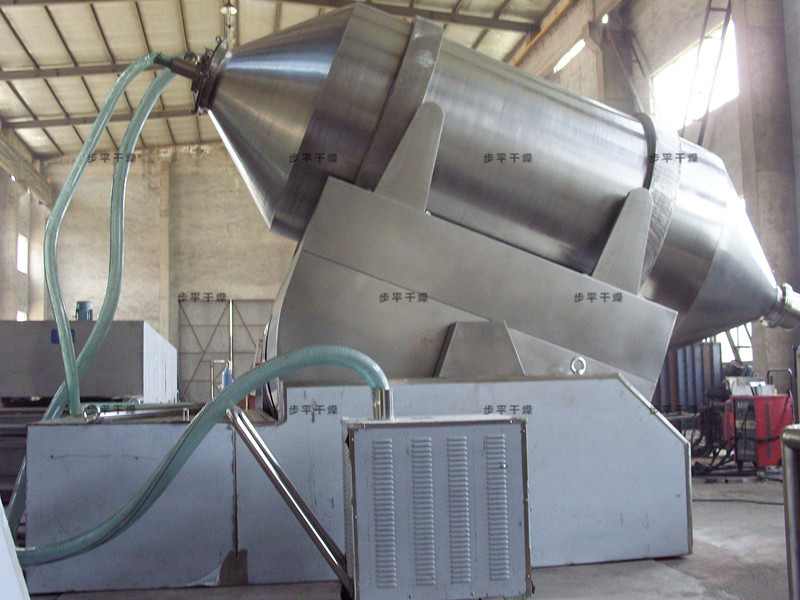

图片集锦
